Vorbereiten der Kabel und Stecker

Inhaltsverzeichnis

1.Schritt: Kabel und Stecker vorbereiten

GPS – 1.Schritt: Kabel und Stecker vorbereiten – 1″ style=“float:right; margin-left:12px; margin-bottom:6px; margin-top:3px; border: 1px solid #000000″ />

Als erstes sollte das Kabel an beiden Enden verzinnt werden. Ich halte ein Kabel von einem Meter Länge für sinnvoll. Länger ist unhandlich, kürzer reicht es nicht mehr vom Rucksack bis zur Beintasche. Große Leute müssen also vielleicht etwas zugeben.

Es werde mindestens drei Adern benötigt. Wichtig ist die Länge, auf der die Isolierung entfernt werden sollte.
Ich habe mit einem guten Zentimeter die besten Erfahrungen. (siehe Bild rechts) Nach dem Verzinnen, sollte der Schrumpfschlauch aufgezogen werden.

Dabei ist wichtig, dass zwischen verzinntem Ende und Schrumpfschlauch noch etwas Spiel ist. Arbeitet man hier zu knapp, zieht sich der Schrumpfschlauch schon beim Löten zusammen und man kann ihn später nicht mehr über die Kontakte ziehen – der Stecker wird dann unzuverlässig!

Wichtiger Hinweis!

GPS – Wichtiger Hinweis! – 1″ style=“float:left; margin-right:12px; margin-top:3px; margin-bottom:6px;border: 1px solid #000000″ />

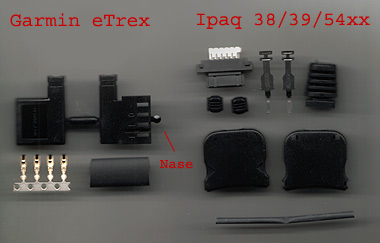

(Im linken Bild seht Ihr die Stecker im Lieferzustand + Schrumpfschlauch)

Viele User zerstören den eTrex-Stecker schon, bevor sie mit dem Löten angefangen haben:

WICHTIG:

Die Nase (im linken Bild gekennzeichnet!) gehört zum Stecker und ist KEIN Grad, der abgebrochen werden muss!

Ich habe schon so viele Leute gesehen, die sich das Teil aus Unwissenheit abgebrochen haben und sich dann über den schlechten Kontakt des eTrex-Stecker aufgeregt haben.
Die beiden Plastikhälften müssen natürlich getrennt werden. Die Kontakte des eTrex-Stecker, werden besser erst NACH dem Löten getrennt – erspart Fummelei!
Am Ipaq-Stecker gibt es nicht viel vorzubereiten. Man hilft sich, wenn man den Stecker irgendwo einspannt um sauber löten zu können – aber das bekommt man hin!

Seiten: 1 2 3 4
